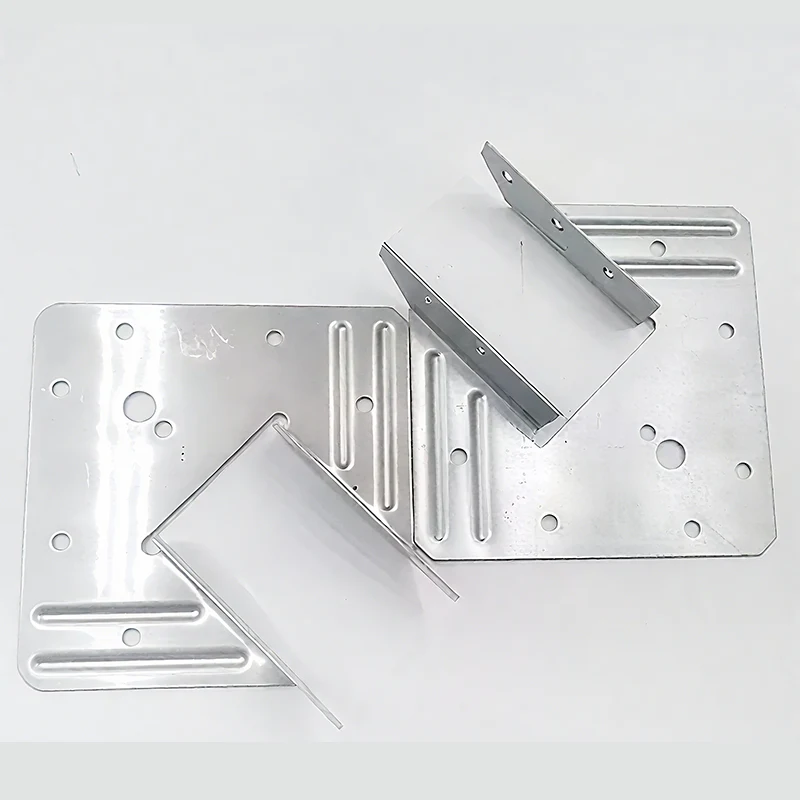

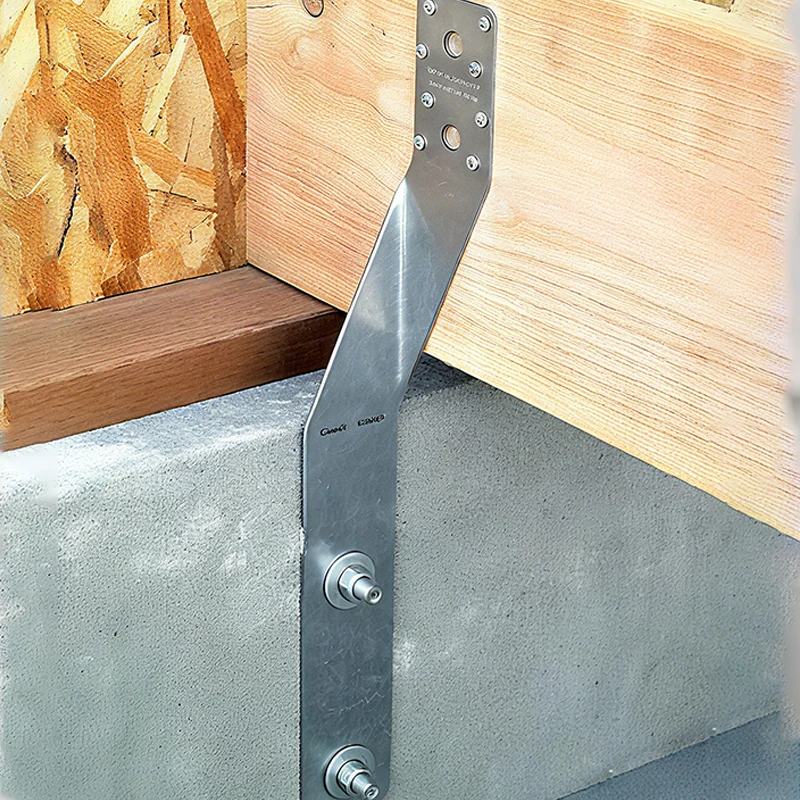

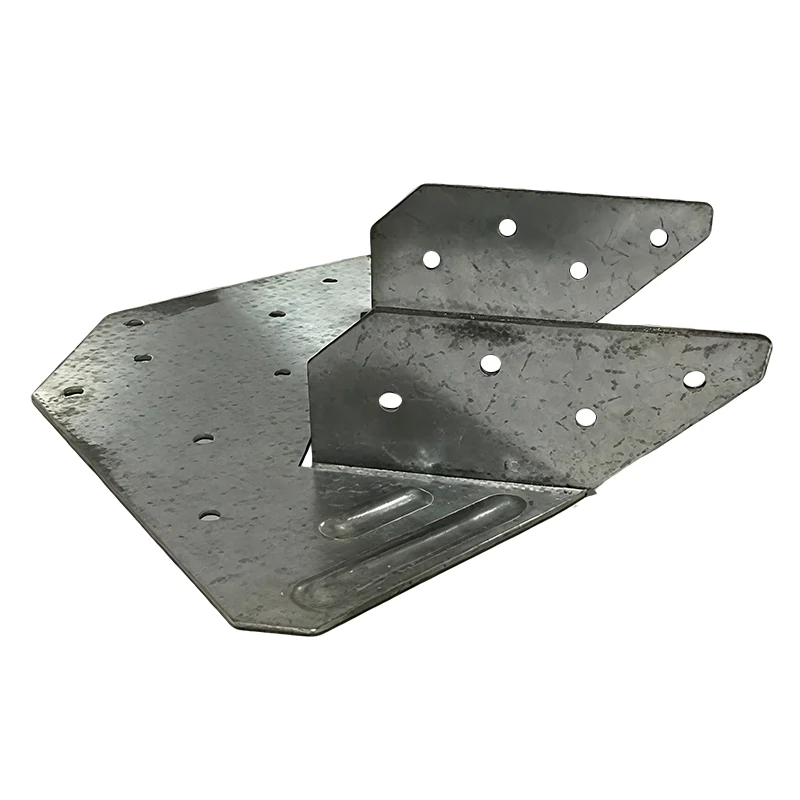

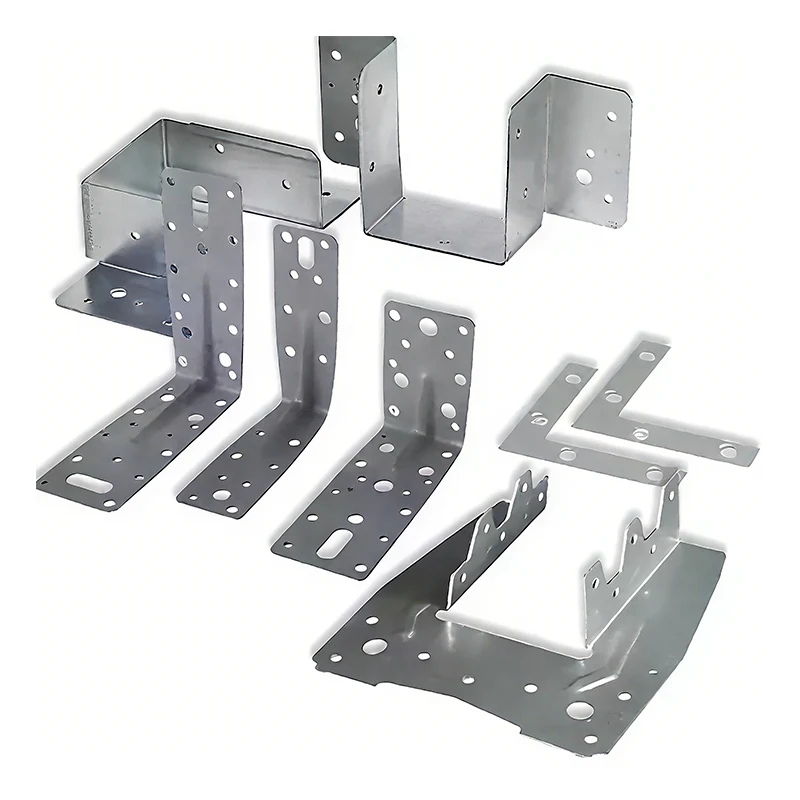

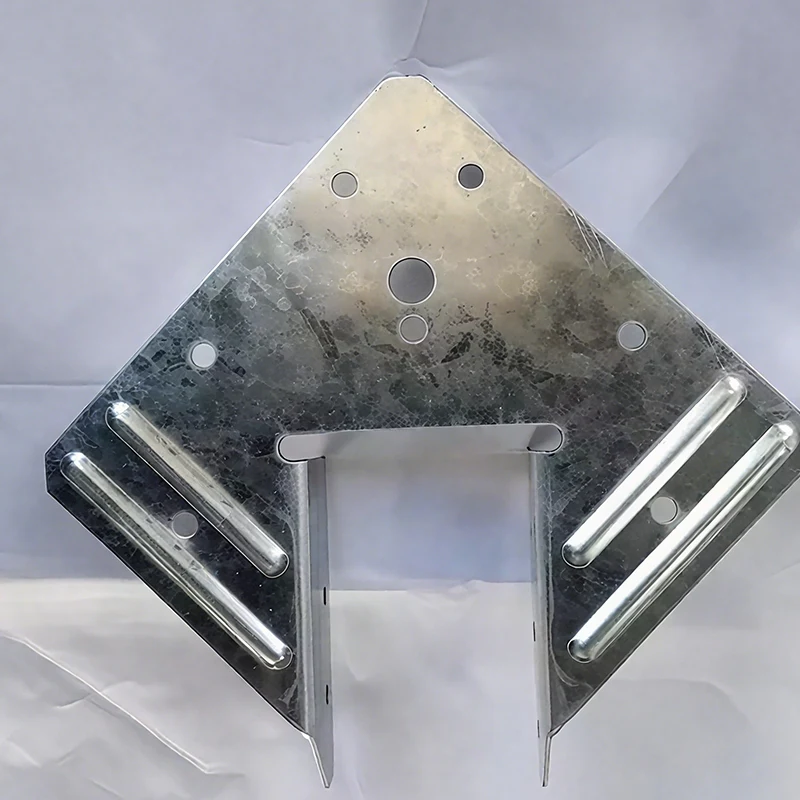

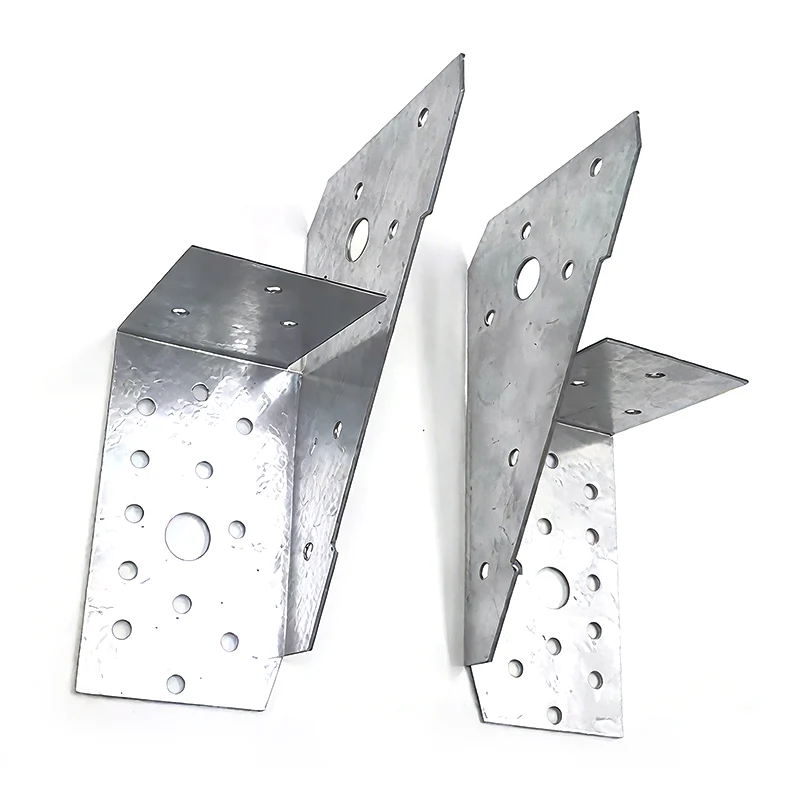

قطعات ورق فلزی قطعات ماشینکاری CNC

دسته پارامتر

پروژه های مشخصات

 پارامتر فنی

یادداشت ها

محدوده مواد

 مواد فلزی

آلیاژ آلومینیوم (6061/5052/7075)، فولاد ضد زنگ (304/316)، کربن استیل، برنج، آلیاژ تیتانیوم

پشتیبانی از سفارشی سازی مواد ویژه

 مواد غیر فلزی

ABS، PC، PMMA، POM، نایلون، باکلیت

تکنولوژی پردازش باید با توجه به ویژگی ها انتخاب شود

محدوده کار

ابعاد فرز

حداکثر 1200×800×300 میلی متر

پردازش پیوند پنج محوری

شکل دادن به ابعاد

حداکثر Φ150×300 میلی متر

چرخش دقیق چهار محور

حداقل اندازه ویژگی

-

0.5 میلی متر (سنگر/ سوراخ)

بستگی به مواد داره

دقت کار

 تحمل ابعادی

± 0.01 میلی متر (فرزکاری) / ± 0.005 میلی متر (چرخش)

بر اساس استاندارد ISO 2768-M

 تحمل هندسی

صافی 0.02 میلی متر / تمرکز 0.01 میلی متر

الزامات دقت بالاتری را می توان به دست آورد

زبری سطح

-

Ra 0.8μm (فرزکاری)/Ra 0.4μm (تراش)

پولیش به Ra 0.2μm

ظرفیت فرآیند

ویژگی های آسیاب

سطوح پیچیده، حفره ها، نخ ها، سوراخ های ویژه

پشتیبانی از پردازش موقعیت یابی 3+2

ویژگی های تراشکاری

شفت، آستین، نخ، سطح مخروطی، سطح منحنی

پشتیبانی از فرز و ماشینکاری کامپوزیت

فرآیند خاص

 کار سوراخ عمیق

نسبت عمق 5:1

ابزار ویژه مورد نیاز است

پردازش دیوار نازک

0.5 میلی متر

ابزار ویژه مورد نیاز است

پیکربندی

 سیستم کنترل عددی

زیمنس 840 دی، فانوک، میتسوبیشی

کنترل پیوند پنج محوره

 سیستم ابزارسازی

نگهدارنده ابزار HSK63، BT40

راه اندازی برش با سرعت بالا

 دستگاه تشخیص

دستگاه اندازه گیری سه مختصات، تصویر سنج دو بعدی

گزارش بازرسی سایز کامل

آماده سازی سطح

 اکسیداسیون آندی

اکسید طبیعی / سیاه / رنگی، ضخامت فیلم 5-25μm

آلیاژ آلومینیوم ویژه

 تکنولوژی آبکاری

آبکاری نیکل، آبکاری کروم، گالوانیزه، ضخامت فیلم 5-15μm

درمان خوردگی و سایش

 اسپری درمانی

پوشش پودری، رنگ آمیزی اسپری، ضخامت فیلم 30-100μm

چند رنگ موجود است

 جابجایی خاص

کدر کردن، پرداخت، سندبلاست، کشیدن

الزامات ظاهری را برآورده کنید
