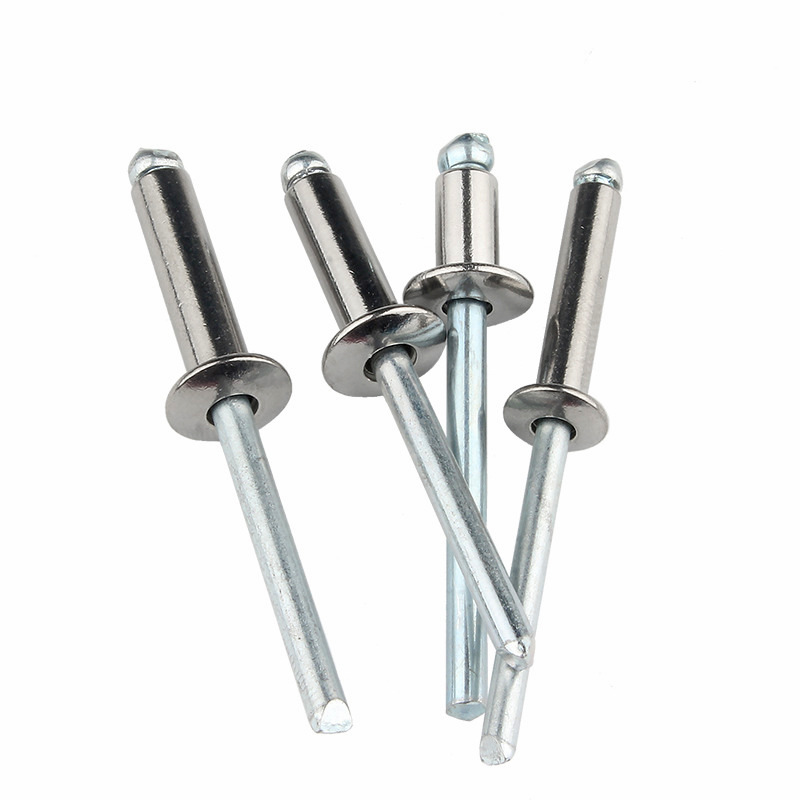

پرچ های کورکه به عنوان پرچ های پاپ نیز شناخته می شود، اتصال دهنده های مکانیکی دائمی هستند که زمانی استفاده می شوند که فقط یک طرف قطعه کار در دسترس باشد. آنها از یک بدنه استوانه ای (پوسته) با سنبه ای از مرکز تشکیل شده اند. در حین نصب، سنبه به داخل پوسته کشیده می شود و باعث تغییر شکل سمت کور و تشکیل یک سر ثانویه می شود که مواد را به هم می چسباند.
اصطلاح "کور" به شرایط نصب اشاره دارد، نه خود بست. این نوع پرچ به طور گسترده در مونتاژ خودرو، ساخت ورق فلزی، سازههای هوافضا، روکشهای ساختمانی و تولید عمومی که دسترسی به یک طرف محدود است، استفاده میشود.
یک پرچ کور شامل چهار بخش کلیدی است:
| جزء | توضیحات |
| بدنه پرچ (پوسته) | استوانه توخالی با سر از پیش ساخته شده (معمولاً گنبدی یا فرو رفته) |
| سنبه | ساقه داخلی با نقطه شکست طراحی شده برای جدا شدن در یک نیروی کششی خاص |
| سر تنظیم (روی ابزار) | جزء ابزاری که سنبه را گرفته و نیروی کششی ایجاد می کند |
| سر کور | بخش تغییر شکل ایجاد شده در هنگام گیرش که مواد را از سمت غیرقابل دسترسی می بندد |
اصل کار: ابزار پرچ سنبه را گرفته و به سمت بیرون می کشد. همانطور که سنبه عقب کشیده می شود، نوک بزرگ شده آن بدنه میخ پرچ را مجبور می کند تا به صورت شعاعی در سمت کور منبسط شود و یک سر حباب شکل را تشکیل دهد. در یک کشش از پیش تعیین شده، سنبه در نقطه گردن خود می شکند و پرچ تنظیم شده در جای خود باقی می ماند.
انتخاب مواد پرچ باید بر اساس ماده پایه در حال اتصال، قرار گرفتن در معرض محیطی و الزامات بار مکانیکی باشد.
پرچ های آلومینیومی (با سنبه فولادی یا آلومینیومی)
رایج ترین نوع، مناسب برای مونتاژ عمومی
سبک وزن، استحکام برشی و کششی متوسط
برای ورق های فلزی، کانال های HVAC، محصولات مصرفی، فضای داخلی خودرو استفاده می شود
پرچ های فولادی (روکش شده یا ساده)
استحکام بالاتر از آلومینیوم
مناسب برای کاربردهای ساختاری و مواد گیج سنگین
مورد استفاده در اسکلت فلزی، حفاظ ماشین آلات، تجهیزات صنعتی
پرچ های فولادی ضد زنگ
مقاوم در برابر خوردگی، مناسب برای محیط های بیرونی و دریایی
استحکام و سختی بالاتر، به ابزارهای نصب قوی تری نیاز دارد
مورد استفاده در سخت افزارهای دریایی، روکش های معماری، تجهیزات پردازش شیمیایی
پرچ های مسی و برنجی
هدایت الکتریکی خوب و مقاومت در برابر خوردگی
مورد استفاده در کاربردهای الکتریکی، سخت افزارهای تزئینی، کالاهای چرمی
پرچ های مونل (آلیاژ نیکل-مس).
مقاومت در برابر خوردگی عالی در آب دریا و محیط های شیمیایی
مقاومت بالا و مقاومت در برابر دما
مورد استفاده در مهندسی دریایی، کارخانه های شیمیایی، سازه های دریایی
قطر: قطر پرچ به قطر بیرونی بدنه اشاره دارد. اندازههای متداول عبارتند از 2.4 میلیمتر (3/32 اینچ)، 3.2 میلیمتر (1/8 اینچ)، 4.0 میلیمتر (5/32 اینچ)، 4.8 میلیمتر (3/16 اینچ)، 5.6 میلیمتر، 6.4 میلیمتر (1/4 اینچ). انتخاب قطر بر اساس نیاز باربری است: قطرهای بزرگتر قدرت برشی بالاتری دارند.
محدوده گرفتن: ضخامت کل مواد در حال اتصال است. هر اندازه پرچ محدوده خاصی را پوشش می دهد که معمولاً توسط سازنده ارائه می شود.
| قطر | محدوده گرفتن معمولی | ضخامت کاربرد |
| 2.4 میلی متر | 1.0 ~ 3.0 میلی متر | ورق نازک و الکترونیک |
| 3.2 میلی متر | 1.5 ~ 4.5 میلی متر | ورق فلزی سبک |
| 4.0 میلی متر | 2.0 ~ 5.0 میلی متر | مونتاژ ورق متوسط |
| 4.8 میلی متر | 2.5 ~ 6.5 میلی متر | اتصالات ساختاری عمومی |
| 6.4 میلی متر | 3.0 ~ 8.0 میلی متر | برنامه های کاربردی سنگین |
قانون حیاتی: محدوده گرفتن باید ضخامت واقعی مواد را پوشش دهد. اگر میخ پرچ خیلی کوتاه باشد، نمی تواند سر کور مناسبی ایجاد کند و در نتیجه باعث شکست مفصل می شود. اگر بیش از حد طولانی باشد، سنبه ممکن است به طور تمیز نشکند و بدنه اضافی بیرون زده شود.
آماده سازی سوراخ مناسب برای عملکرد قابل اعتماد پرچ ضروری است.
قطر سوراخ: سوراخ باید 0.1 تا 0.2 میلی متر بزرگتر از قطر بدنه پرچ باشد. سوراخ های بزرگ استحکام برشی را کاهش داده و امکان حرکت مفصل را فراهم می کند. سوراخ های کم اندازه می توانند به بدنه پرچ در حین جاگذاری آسیب وارد کنند و ممکن است باعث ایجاد مشکلاتی در تنظیم شوند.
| قطر پرچ | اندازه سوراخ توصیه شده |
| 2.4 میلی متر | Φ2.5 ~ 2.6 میلی متر |
| 3.2 میلی متر | Φ3.3 ~ 3.4 میلی متر |
| 4.0 میلی متر | Φ4.1 ~ 4.2 میلی متر |
| 4.8 میلی متر | Φ4.9 ~ 5.0 میلی متر |
| 6.4 میلی متر | Φ6.5 ~ 6.6 میلی متر |
فاصله لبه: مرکز سوراخ باید حداقل 2× قطر پرچ از لبه مواد باشد. فاصله ناکافی لبه منجر به پارگی مواد در هنگام بارگیری پرچ می شود.
تراز کردن مواد: همه لایه ها باید قبل از سوراخکاری یا پانچ به درستی تراز شوند. سوراخها باید از هر دو طرف سوراخ برداشته شوند تا اطمینان حاصل شود که نشیمنگاههای بدنه پرچ با قطعه کار همسطح میشوند.
مرحله 1: انتخاب پرچ صحیح اطمینان حاصل کنید که قطر، محدوده گرفتن و مواد برای کاربرد مناسب هستند.
مرحله 2: قطعات کار را آماده کنید همه لایه ها را سوراخ کنید یا سوراخ کنید. سوراخ ها را بردارید و سطوح را تمیز کنید. برای جلوگیری از جدا شدن در حین پرچ کردن، مواد را به هم بچسبانید.
مرحله 3: پرچ را وارد کنید، میخ پرچ را از سوراخ از سمت قابل دسترس قرار دهید. سر از پیش ساخته شده باید صاف روی سطح بالایی قرار گیرد. مطمئن شوید که بدنه پرچ به طور کامل در تمام لایه ها گسترش یافته است.
مرحله 4: ابزار پرچ را قرار دهید دماغه مناسب را روی ابزار پرچ قرار دهید. قطعه دماغه را روی سنبه پرچ قرار دهید و از درگیری کامل اطمینان حاصل کنید.
مرحله 5: ابزار را فشار دهید یا فعال کنید تا سنبه را بکشید. ادامه دهید تا سنبه در نقطه گردن تعیین شده بشکند. یک پرچ که به درستی تنظیم شده باشد، سر کور را کاملاً شکل گرفته و سنبه شکسته را همسطح یا کمی زیر سر کارخانه نشان می دهد.
مرحله 6: نصب را بررسی کنید بررسی کنید که:
سر کارخانه کاملاً در برابر مواد قرار گرفته است
هیچ شکافی بین مواد وجود ندارد
سر کور به طور کامل شکل گرفته است (در صورت لزوم از سمت قابل دسترسی با کشیدن مواد قابل مشاهده است)
شکستن سنبه تمیز و در عمق صحیح است
| نقص | علامت قابل مشاهده | علت احتمالی |
| سر ناقص کور | سمت کور تغییر شکل کم یا بدون تغییر شکل را نشان می دهد | پرچ بیش از حد طولانی برای ضخامت مواد؛ نیروی کشش ناکافی |
| سنبه شکسته قبل از نشستن | سنبه بدون مواد گیره می شکند | دماغه ابزار خیلی کوچک؛ پرچ خیلی کوتاه؛ بسته بندی مواد بیش از حد |
| سر کارخانه آسیب دیده | ترک یا تغییر شکل در سمت قابل دسترس | نیروی بیش از حد؛ ابزار نامناسب؛ مواد شکننده |
| مفصل شل | مواد را می توان پس از تنظیم جدا کرد یا جابجا کرد | محدوده گرفتن نادرست؛ سوراخ بزرگ؛ چرخه تنظیم ناکافی |
| سنبه در ابزار گیر کرده است | سنبه پس از شکستن خارج نمی شود | بند دماغ پوشیده شده؛ مواد خارجی در ابزار؛ اندازه نادرست بینی |
| سوراخ بیضی شکل یا تغییر شکل یافته | شکل سوراخ پس از تنظیم به هم ریخته است | سوراخ بزرگ؛ مواد نامناسب. بار جانبی بیش از حد |
انبر پرچ دستی مناسب برای استفاده گاه به گاه و کاربردهای سبک. مدل های موجود برای قطر پرچ تا 4.8 میلی متر. طراحی اهرمی متفاوت است: تک دسته برای پرچ های کوچک، عملکرد ترکیبی برای اندازه های بزرگتر.
تفنگ پرچ پنوماتیک ابزارهای هوادار مناسب برای تولید در حجم بالا. نیروی کششی ثابت و زمان چرخه سریعتر را ارائه دهید. برای پرچ های با قطر بزرگ و انواع فولاد ضد زنگ مورد نیاز است. منبع هوا معمولاً 5 تا 7 بار است.
ابزار پرچ با باتری قابل حمل و مناسب برای کاربردهای صحرایی. برای اکثر پرچ های همه منظوره تا 4.8 میلی متر نیروی کافی ارائه دهید. فن آوری باتری راحتی بی سیم را فراهم می کند اما با ظرفیت چرخه محدود در هر بار شارژ.
پرچ های هیدرولیک و سروو برای کاربردهای صنعتی سنگین، از جمله پرچ های ساختاری با مقاومت بالا استفاده می شود. نظارت دقیق نیروی کشش و ردیابی داده ها را برای تضمین کیفیت ارائه دهید.
انتخاب دماغه: هر قطر پرچ به یک دماغه مربوطه نیاز دارد. هنگام تغییر اندازه پرچ ها تعویض دماغه ها ضروری است. برخی از ابزارها سیستم های تغییر سریع را برای کارایی تولید ارائه می دهند.
اتصالات پرچ کور معمولاً برای بارهای برشی (نیروهای موازی با صفحه اتصال) طراحی می شوند، نه بارهای کششی اولیه (نیروهایی که مواد را از هم جدا می کند).
مقاومت برشی حداکثر نیرویی است که میخ پرچ می تواند عمود بر محور خود تحمل کند. این پارامتر طراحی اولیه برای اکثر مفاصل دامان است.
استحکام کششی حداکثر نیروی کششی است که میخ پرچ می تواند در امتداد محور خود تحمل کند. معمولاً برای اکثر انواع پرچ های کور کمتر از مقاومت برشی است.
عملکرد خستگی: پرچ های کور به دلیل بدنه توخالی و تمرکز تنش در سوراخ سنبه مقاومت خستگی کمتری نسبت به پرچ های جامد دارند. برای کاربردهای بارگذاری چرخه ای، پرچ های سازه ای یا انواع با مقاومت بالا (مانند مونلی یا فولادی) باید در نظر گرفته شوند.
توصیه طراحی اتصال: از پرچ های متعدد به صورت پلکانی به جای یک پرچ تکی در یک اتصال پر بار استفاده کنید. حداقل فاصله بین پرچ ها 3× قطر پرچ است تا از ضعیف شدن مواد جلوگیری شود.
مواد غیر مشابه در تماس باعث ایجاد خطر خوردگی گالوانیکی می شوند. مواد پرچ سازگار با مواد پایه را انتخاب کنید.
| مواد پایه | مواد پرچ توصیه شده |
| ورق آلومینیوم | آلومینیوم (با سنبه فولادی قابل قبول) |
| ورق فولادی (نقاشی / بدون رنگ) | فولاد (روکش شده) یا فولاد ضد زنگ |
| ورق استیل ضد زنگ | فولاد ضد زنگ |
| آلیاژهای مس | برنج یا مس |
| محیط های دریایی | مونل یا فولاد ضد زنگ 316 |
قانون: پرچ ها باید نسبت به مواد پایه کاتدی (نجیب تر) باشند تا از خوردگی سریع مواد پایه جلوگیری شود. اگر مطمئن نیستید، با درزگیر یا واشر عایق بندی کنید.
پرچ های مهر و موم شده: دارای بدنه ای بسته که از نشت آب یا گاز از مرکز جلوگیری می کند. در کاربردهای ضد آب، مخازن تحت فشار و سازه های در معرض آب و هوا استفاده می شود.
پرچ های چند گیره: طراحی شده برای پوشش دادن طیف وسیع تری از چنگال و کاهش نیازهای موجودی. مناسب برای کاربردهایی با ضخامت مواد مختلف.
پرچ های خود سوراخ کننده (SPR): بدون سوراخ های از پیش سوراخ شده نصب می شوند. پرچ از لایه بالایی سوراخ میشود و به لایه زیرین میتابد. مورد استفاده در مونتاژ بدنه خودرو، به ویژه برای اتصالات آلومینیومی و مواد مخلوط.
پرچ های ساقه شکن: سر سنبه پس از گیرش در داخل بدنه پرچ باقی می ماند و از افتادن سنبه جلوگیری می کند. در کاربردهایی که سنبه های شل می توانند باعث آلودگی شوند (فرآوری مواد غذایی، الکترونیک) مورد نیاز است.
پرچ های شیاردار: دارای بدنه شیاردار برای بهبود عملکرد کششی در مواد نرم مانند پلاستیک، چوب یا کامپوزیت ها.
پرچ ها باید در شرایط خشک و تمیز با محافظت در برابر رطوبت و آلاینده ها نگهداری شوند. پرچ های آلومینیومی و فولادی می توانند در محیط های مرطوب اکسید شوند و بر عملکرد گیرش و مقاومت در برابر خوردگی تأثیر بگذارند.
تا زمان استفاده در بسته بندی اصلی نگهداری شود
رطوبت محل نگهداری را زیر 60 درصد نگه دارید
از قرار گرفتن در معرض روغن ها، حلال ها و گرد و غبار صنعتی خودداری کنید
چرخش موجودی بر اساس مبحث اول در اولین خروج
پرچ های ذخیره شده برای مدت طولانی (بیش از 24 ماه) باید قبل از استفاده از نظر خوردگی یا تخریب بررسی شوند.
بازرسی بصری (بررسی نصب):
سر کارخانه همسطح و متحدالمرکز است
شکستگی سنبه تمیز و زیر سر قابل مشاهده است
بدون ترک یا اعوجاج در هر دو طرف
آزمایش کشش کششی: به صورت دورهای پرچهای نمونه را با استفاده از تست کشش بکشید تا تأیید کنید که مقادیر برشی و کششی مطابق با مشخصات هستند. حداقل نمونه: 5 پرچ در هر دسته.
تست گرفتن: بررسی کنید که طول سنبه باقی مانده در داخل پرچ تنظیم شده در محدوده قابل قبول باشد (معمولاً 0.5 تا 1.5 میلی متر زیر سطح سر).
بازرسی مخرب: پرچ های انتخاب شده با مقطع عرضی برای بازرسی ساختار سر کور و تأیید تغییر شکل کافی مواد. این امر به ویژه در طول اعتبار سنجی فرآیند و اعتبار سنجی تغییر ابزار بسیار مهم است.
| مشکل | بررسی فوری | راه حل |
| پرچ در سوراخ می چرخد | قطر سوراخ خیلی بزرگ است | با پرچ با قطر بزرگتر جایگزین کنید. اندازه سوراخ صحیح |
| نمی توان پرچ را وارد کرد | قطر سوراخ خیلی کوچک است | سوراخ را برای اصلاح اندازه |
| ابزار نمی تواند بکشد | بینی نادرست یا فک ابزار فرسوده | تعویض قطعه بینی؛ ابزار سرویس |
| سنبه خیلی زود می شکند | برد گرفتن خیلی کوتاه است | از پرچ با چسبندگی بلندتر استفاده کنید |
| سنبه نمی شکند | نیروی کشش ناکافی | استفاده از ابزار قوی تر؛ فشار هوا را چک کنید |
| سر کور تشکیل نشده است | پرچ بیش از حد طولانی یا نقص ابزار | بررسی محدوده گرفتن؛ بررسی عملکرد ابزار |
| مواد بعد از سفت شدن جدا می شوند | نیروی گیره ناکافی | کوتاه کردن برد گرفتن؛ افزایش دقت تناسب سوراخ |
این راهنما مرجع اساسی برای انتخاب و نصب پرچ های کور ارائه می کند. برای کاربردهای حیاتی، با مشخصات فنی سازنده مشورت کنید و آزمایش صلاحیت را بر روی مجامع نمایندگی قبل از تولید انجام دهید.
